Paulo Silva Sobrinho
O problema da corrosão dos vergalhões

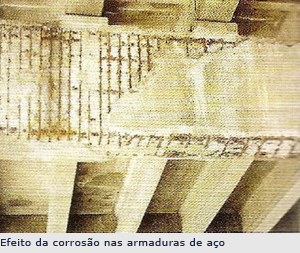

O concreto é um material poroso contendo pequenos poros e capilares, através dos quais os elementos corrosivos como a água, os íons de cloreto, o oxigênio, o dióxido de carbono e outros gases se infiltram na matriz de concreto, eventualmente atingindo os vergalhões. Para cada mistura de concreto, em alguns níveis críticos de elementos corrosivos, o aço despassiva-se e a corrosão se inicia. O concreto por si só exibe boa resistência à compactação, mas possui pouca resistência à tensão, geralmente cerca de um décimo da resistência à compactação. Quando o ferro enferruja, os produtos resultantes da corrosão são 2-10 vezes mais volumosos do que o aço original, o que gera tensão que excede a capacidade de tensão do concreto ao seu redor, fazendo-o rachar e fragmentar-se. Após a rachadura ter ocorrido, a capacidade estrutural do elemento pode ser comprometida, podendo ser necessários reparos caros para ampliar sua vida útil.
Como prevenir a corrosão dos vergalhões
Uma linha de defesa importante é proteger o próprio vergalhão por galvanização por imersão a quente. Os revestimentos obtidos através de galvanização por imersão a quente formam uma barreira constituída de camadas intermediárias de ferro-zinco e zinco metálico ao redor do aço, que isola a superfície do aço do concreto ao redor. Os vergalhões galvanizados oferecem muitas vantagens sobre os vergalhões convencionais sem proteção, incluindo:
Essas características dos vergalhões galvanizados reduzem sensivelmente o risco de que eles sejam afetados pela corrosão, que é a responsável pelo aparecimento de manchas de óxido, de rachaduras e de fragmentação do concreto. O uso de vergalhões galvanizados prolonga os intervalos de manutenção das estruturas de concreto e reduz substancialmente o custo de manutenção como um todo.
Vergalhões galvanizados por imersão a quente

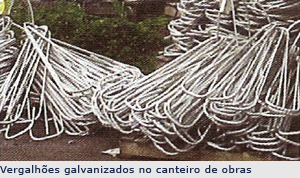

De uma forma geral, os vergalhões galvanizados podem ser tratados do mesmo modo que os vergalhões sem revestimento e não exigem precauções especiais para proteger o revestimento durante o manuseio, transporte e a instalação na obra. Assim mesmo, a aderência dos vergalhões galvanizados ao concreto não é menor do que a dos vergalhões sem revestimento; e, em muitos casos, é ainda melhor. Isso permite utilizar as mesmas especificações de projeto no concreto armado (tamanho das barras, comprimentos das sobreposições, etc.) que se aplicam no caso dos vergalhões sem proteção.
Aplicações do vergalhão galvanizado

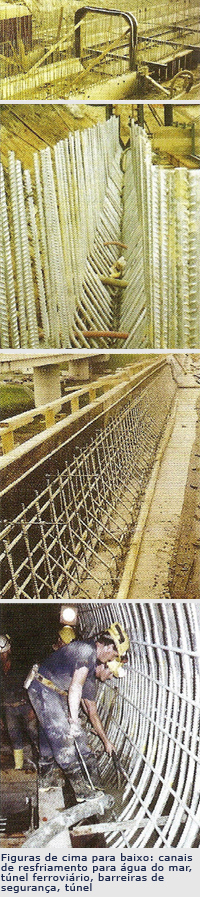

O uso dos vergalhões galvanizados e de outros acessórios (incluindo parafusos, amarras, âncoras, barras de segurança e tubulações) está amplamente generalizado em diversas estruturas e elementos de concreto reforçado. Algumas das aplicações em que a galvanização das estruturas leva a uma decisão de engenharia rentável são as seguintes:
Existem muitos exemplos ao redor do mundo onde os vergalhões galvanizados têm sido usados com sucesso em diversos tipos de edificações, estruturas e construções de concreto reforçado, incluindo:
Alguns exemplos de países que possuem estruturas importantes utilizando o vergalhão galvanizado são: Austrália, Nova Zelândia, Índia, Japão, Estados Unidos, Canadá, Londres, Itália, Holanda.

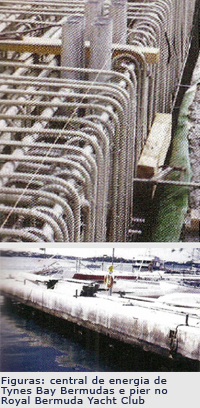

A experiência das bermudas
A experiência prática e as pesquisas durante muitos anos demonstram claramente as vantagens da galvanização para a proteção anticorrosão do reforço em aço em muitos tipos de ambientes, incluindo situações de exposição a uma alta concentração de cloreto. A galvanização tem demonstrado retardar o início da corrosão nas armaduras de aço e reduz o risco de danos físicos nas estruturas de concreto, causados por delaminação, rachaduras e fragmentação. Desempenho similar dos vergalhões galvanizados foi obtido nas Ilhas Bermudas, o que confirma a durabilidade a longo prazo do concreto armado com vergalhões galvanizados em ambientes marítimos. Há mais de 50 anos, todos os cais, quebra-mares, pisos de pontes, subestruturas e outras infraestruturas nas Bermudas são regularmente construídos com vergalhões galvanizados. Em 1995, uma inspeção com a retirada de material do interior da Ponte Longbird, que na ocasião tinha 42 anos, revelou que os vergalhões galvanizados ainda tinham a espessura do revestimento de zinco muito além dos valores da nova especificação para revestimento galvanizado por imersão a quente, mesmo com níveis de cloreto no concreto entre 3 a 9 libras/jarda cúbica (1 a 4 kg/rn3). Além disso, um exame detalhado das amostras do concreto dessas estruturas revelou que os produtos resultantes da corrosão do zinco migraram para uma distância considerável (cerca de 0,4 mm) a partir da interface zinco/concreto para o interior da matriz do concreto circundante, sem produzir nenhum efeito visível no concreto. Os estudos demonstram que em concreto de boa qualidade e que esteja bem compactado, em conservado e com uma espessura adequada de recobrimento, os vergalhões galvanizados se conservam por períodos mais longos e são um método econômico de proteção contra a corrosão. Em concretos de má qualidade, particularmente aqueles que contêm uma elevada proporção de água/cimento e um recobrirnento deficiente sobre a armadura, a galvanização retardará o aparecimento da corrosão do reforço provocada pela presença de cloreto, mas seus efeitos são mais limitados.
Como o zinco protege o vergalhão no concreto
A proteção contra corrosão oferecida pela galvanização aos vergalhões do concreto armado deve-se a uma combinação de vários efeitos benéficos. De primordial importância é o limite de cloretos que determina o início da corrosão, que é substancialmente mais alto (2-4 vezes) no caso do aço galvanizado, em comparação ao aço sem revestimento. Além disso, o zinco tem um limite de pH de passivação muito maior do que o aço, o que faz com que o vergalhão galvanizado resista melhor aos efeitos da redução do pH produzidos pela carbonatação, à medida que o concreto envelhece. Mesmo quando se inicia a corrosão do revestimento de zinco, sua velocidade de corrosão é consideravelmente menor do que a do aço não revestido.
Por que o vergalhão galvanizado mantém a integridade do concreto
Os produtos resultantes da corrosão do zinco são compostos minerais mais pulverulentos e menos volumosos do que os produtos resultantes da corrosão do ferro e são capazes de migrar da superfície do vergalhão galvanizado para a matriz do concreto adjacente. Como resultado, a corrosão do revestimento de zinco provoca muito poucas rupturas físicas no concreto ao seu redor.
Também há evidências que sugerem que a difusão dos produtos resultantes da corrosão do zinco ajuda a preencher os espaços porosos na interface concreto/vergalhão, tornando essa área menos permeável e ajudando a reduzir o transporte de substâncias agressivas (como os cloretos) através desta interface, que dá acesso ao revestimento de zinco. As reações entre o zinco e o concreto e a difusão dos produtos de corrosão resultantes também explicam porque os vergalhões galvanizados têm uma aderência tão boa ao concreto.
Reação inicial do Zinco no concreto fresco
Quando o zinco reage com o concreto úmido, ocorre a formação de hidroxizincato de cálcio, acompanhado pela evolução do hidrogênio. Este produto da corrosão é insolúvel e protege a camada de zinco subjacente (sempre e quando o pH da mistura de concreto circundante esteja abaixo de 13,3). As pesquisas têm demonstrado que durante este período de reação inicial e até que a passivação do revestimento e o endurecimento do concreto ocorram, parte da camada de zinco puro do revestimento é dissolvida.
Entretanto, esta reação inicial cessa quando ocorre o endurecimento do concreto e há a formação da camada de hidroxizincato. As análises dos vergalhões galvanizados, recolhidos de estruturas em campo, indicam que o revestimento permanece neste estado de passivação por períodos de tempo mais longos, mesmo estando expostos aos altos níveis de cloreto do concreto circundante. No caso de concreto com pH elevado ou quando se espera a presença de uma certa concentração residual de cloretos, a superfície do zinco pode ser passivada, usando-se vários pós-tratamentos comerciais, com o intuito de protegê-Ia da evolução excessiva de hidrogênio, o que pode, em casos mais extremos, reduzir a força de aderência dos vergalhões. Quando o concreto se encontra em condições normais, as pesquisas têm demonstrado que não existe nenhuma diferença estatística na força de aderência do vergalhão galvanizado, tanto no caso de ter sido passivado como no caso de não ter sido.
Aspectos econômicos dos vergalhões galvanizados
A galvanização por imersão a quente é um investimento pequeno, mas muito importante. É usada exaustivamente em todo o mundo, todos os anos, para proteger milhões de toneladas de aço da corrosão. A galvanização por imersão a quente é, portanto, um serviço amplamente disponível, com um custo muito competitivo em relação a outros sistemas de proteção dos vergalhões de aço. Quando comparado ao custo total da construção ou da edificação, e aos enormes custos potenciais associados à manutenção prematura do concreto danificado ou falhas da estrutura, o custo adicional pago pelo vergalhão galvanizado é muito pequeno e plenamente justificado.
Engº Paulo Silva Sobrinho
Coordenador técnico do ICZ - Instituto de Metais Não Ferrosos
